Вентили DAV (DAV-TL) для врезки под давлением

        Вентиль для врезки под давлением DAV

        Компактное изделие из ПЭ-ВП без резьбовых соединений. Приводной шпиндель из легированной стали 1.4305. Не требуется дополнительной изоляции. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Макс. 10 оборотов для открытия/закрытия. Открытый нагревательный элемент для оптимальной теплопередачи. Запорный вентиль не требует технического обслуживания, управляется с помощью штанги (например FRIALEN - EBS). Длина выходного патрубка рассчитана на 2 сварки. Сертифицировано DVGW, рег. Nr. DV-6611AU2253, DV- 6611AU2254 и DV-6611AU2255.

          Арматура для врезки под давлением марки FRIALEN с d до 63 может быть использована в сочетании с трубами типа SDR 11, а с d > 63 - c трубами типов SDR от 11 по 17,6.

Frialen DAV

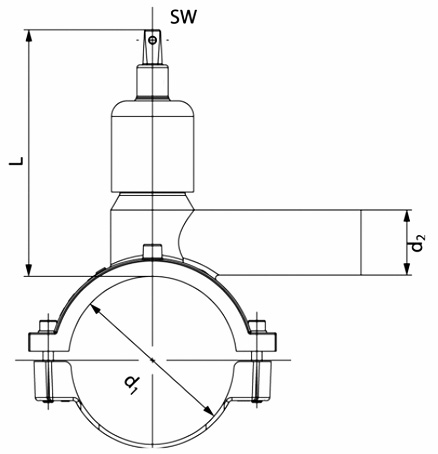

d1 d2 L SW m
50 32 160 14 0.860
63 32 160 14 0.890
63 40 160 14 0.830
75 32 160 14 1.040
90 32 200 14 1.810
90 50 200 14 1.880
90 63 200 14 1.980
110 32 190 14 1.980
110 50 190 14 2.070
110 63 190 14 2.160
125 32 190 14 2.100
125 50 190 14 2.180
125 63 190 14 2.270
140 63 190 14 2.290
160 32 245 14 2.760
160 50 245 14 2.840
160 63 245 14 2.950
180 32 245 14 2.810
180 50 245 14 2.880
180 63 245 14 2.920
200 32 245 14 2.830
200 50 245 14 2.630
200 63 245 14 2.620
225 32 245 14 2.840
225 50 245 14 2.900
225 63 245 14 2.880





        Вентиль для врезки под давлением DAV типа Top-Loading

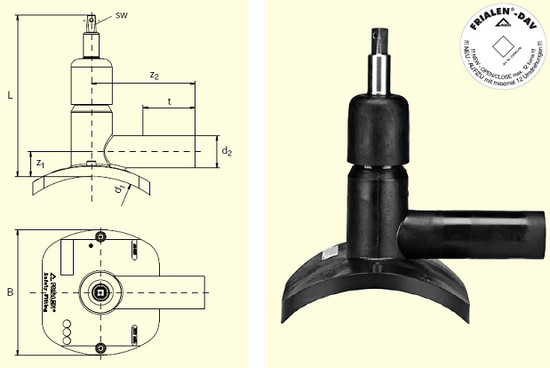

Размеры

Frialen DAV-TL
d1 d2 L z1 z2 t B SW Кол. оборотов закр./откр. и при врезке Ø врезного отверстия Масса, кг/шт.
250-315 (400) 50 245 37.5 165 105 195 14 10 30 2.3



Рассматриваемый вентиль для врезки под давлением марки FRIALEN может быть приварен к трубам типов SDR от 11 до 17,6.
Врезка в трубы типоразмеров от d 250 до d 315 возможна для труб типов от SDR 11 до SDR 17. Возможно также применение в сочетании с трубами типоразмеров от d 355 до d 400, относящимися к типу SDR 17.

Присвоены знаки технического контроля DVGW4, рег. №№ DV-8601AU2248 и DV-8606AU2249.

Сокращения:

  • SDR - (Standard Dimention Ratio) стандартное отношение размеров (отношение наружного диаметра к толщине стенок трубы, обычно применяется к термопластичным трубам).
  • VE - количество изделий в упаковке.
  • PE - количество изделий на паллете.
