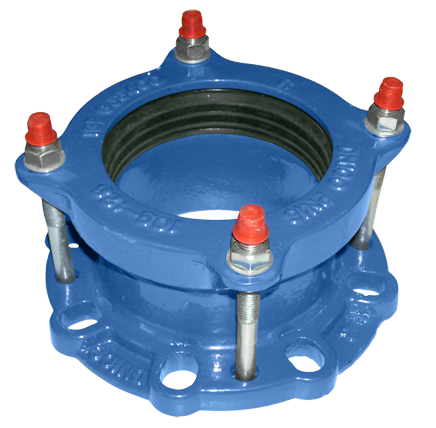

Фланец обжимной для ПВХ труб и ПНД, является представителем нового поколения данных изделий. Он имеет в своём составе две очень важные функциональные части: герметичное манжетное уплотнение и металлические вставки, которые в процессе установки сцепляются с трубой для получения прочного соединения, устойчивого к растягивающим нагрузкам.
Герметичность манжетного уплотнения обеспечивается с помощью равностепенного обжима. Подобные уплотнения специально разработаны для максимального сцепления с трубами при условии их минимального повреждения. Вставки из металла в таких уплотнениях повреждают трубу всего лишь на одну треть её окружности, тогда как в других системах трубы повреждаются по всей окружности.
| Изображение изделия | Диаметр | Допуск диаметр |
|
|
50 |
59-72 |
|
65 |
72-85 |
|
|
80 |
88-103 |
|
|
100 |
109-128 |
|
|
125 |
132-146 |
|
|
150 |
159-182 |
|
|
200 |
218-234 |
|
|
250 |
272-289 |
|
|
300 |
315-332 |
|
|
350 |
374-391 |
|
|
400 |
418-435 |
|
|
450 |
480-500 |
|
|
500 |
527-544 |
|
|
600 |
630-650 |
|
|
700/10 |
710-745 |
|
|
700/16 |
710-745 |
|
|
800/10 |
810-845 |
|
|
800/16 |
810-845 |
|
|
900/10 |
913-949 |
|
|
900/16 |
913-949 |
|
|
1000/10 |
1108-1103 |
|
|
1000/16 |
1108-1133 |
|
|
1200 |
1215-1230 |
|
|
1200 |
1250-1265 |
|
|
1400 |
1412-1437 |
|
|
1600 |
1619-1651 |
Существуют фланцы обжимные для соединения труб из чугуна, стали и асбестоцементных труб, которые помимо надёжной фиксации трубы обеспечивают её хорошую герметизацию. Они характеризуются большой длиной фитинга и наличием резиновой втулки, обеспечивающей герметизацию двух камер и перераспределение усилия, которое направлено на конец трубы.
Посредством упругости данного соединения снимается напряжение в трубах, и тем самым сводится к минимуму возможность аварии. Таким образом, подобная система избавляет от необходимости поддерживать трубы и использовать дополнительные фиксирующие приспособления для снятия давления и осевых усилий. Ещё одно преимущество таких обжимных фланцев залючается в том, что они могут быть удалены в любое время.
Монтаж фланцев отличается простотой: собранная конструкция совместно с прижимным кольцом и уплотняющей втулкой надевается на трубу. При этом фланцы необходимо подвести друг к другу так, чтобы край кольца выступал за край трубы на 10 мм. Затем следует в перекрёстном порядке затянуть болты. Важно помнить, что в процессе монтажа нельзя снимать фаску с конца трубы.
Фланцы для чугунных и стальных труб могут быть установлены на трубах с неперпендикулярно обрезанными концами, отступающими от ответных приспособлений на расстояние до 15 мм.
