Стальные тройники – это элементы инженерных трубопроводов различного назначения, которые позволяют создавать прочные, надежные и герметичные ответвления от основной «нитки» трубопровода, работать под большими динамическими нагрузками и высоким давлением.
По конструкции, стальные тройники могут быть двух типов:
- Переходные тройники с различными диаметрами отверстий корпуса и горловины для создания переходов от толстого основного к тонкому боковому трубопроводу.

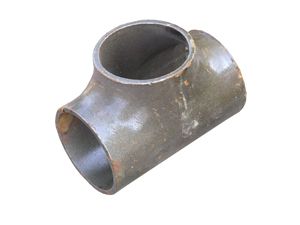

- Равнопроходные тройники с одинаковыми выходными отверстиями для систем отопления и водоснабжения, паропроводов, нефтепроводов и системах перекачки химических веществ.
Назначение: Бесшовная приварная деталь для ответственных трубопроводов
Присоединение: Сварка
Среда рабочая: Вода, пар,газ
Регламентирующий документ: ГОСТ 17376-2001
Страна происхождения изделия: Россия
Температура рабочей среды, °С: 450
|
Диаметр наружний, мм |
Давление условное, Ру (кгс/см2) |
Толщина стенки, мм |
Высота, мм |
Длина, мм |
Масса, кг |
|---|---|---|---|---|---|
|
45 |
63 |
2,5 | 40 | 80 | 0,3 |
|
57 |
63 |
3,0 |
60 | 130 | 0,4 |
|
76 |
40 | 3,5 | 60 | 130 | 0,8 |
|
89 |
40 | 3,5 | 70 | 160 | 1,5 |
| 108 | 40 | 4,0 | 80 | 200 | 2,2 |
| 133 | 40 | 4,0(6) | 100 | 220 | 2,9 |
| 159 | 40 | 4,5 | 110 | 260 | 4,8 |
| 219 | 40 | 6,0 | 140 | 320 | 10,2 |
| 273 | 40 | 7 | 175 | 380 | 18,4 |

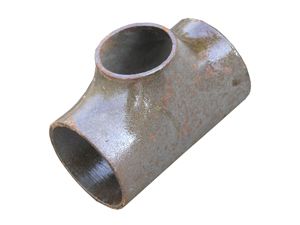

Наименование изделия: Тройники бесшовные переходные
Назначение: Бесшовная приварная деталь для ответственных трубопроводов
Присоединение: Сварка
Среда рабочая: Вода, пар,газ
Регламентирующий документ:ГОСТ 17376-2001
Страна происхождения изделия: Россия
Температура рабочей среды, °С: 450
|
Диаметры, мм |
Давление условное, Ру (кгс/см2) |
Толщина стенок, мм |
Высота, мм |
Длина, мм |
Масса, кг |
|---|---|---|---|---|---|
|
57х45 |
40 |
3,0х2,0 | 45 | 100 | 0,4 |
|
76х57 |
40 |
3,5х3,0 |
60 | 130 | 0,8 |
|
89х57 |
40 | 3,5х3,0 | 70 | 160 | 1,5 |
|
108х89 |
40 | 4,0х4,0 | 75 | 200 | 2,2 |
| 133х89 | 40 | 4,0(6)х3,5(5) | 90 | 220 | 2,9 |
| 133х108 | 40 | 4,0(6)х3,5(5) | 90 | 220 | 2,9 |
| 159х108 | 40 | 4,0х4,0 | 110 | 260 | 4,8 |
| 159х133 | 40 | 4,5х4,0 | 110 | 260 | 4,8 |
| 219х159 | 40 | 6,0х4,5 | 140 | 320 | 10,2 |
| 273х159 | 40 | 7,0х4,5 | 175 | 380 | 18,4 |
| 273х219 | 40 | 7,0х6,0 | 175 | 380 | 18,4 |
| 325х273 | 40 | 7,0х7,0 | 200 | 440 | 27,4 |
