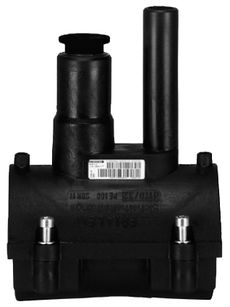

Применяется для экономящей место горизонтальной установки. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Надстройка врезного приспособления завариваемая (d3 40 = MV d 40; d3 50 = K). Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера. Длина выходного патрубка рассчитана на 2 сварки.

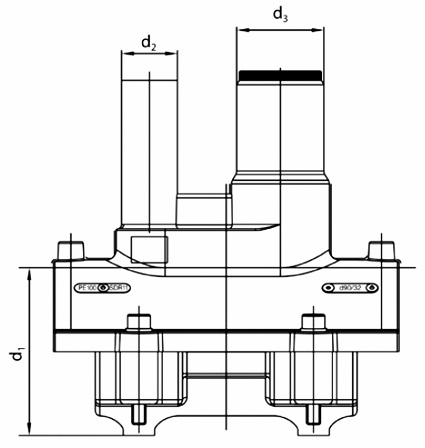

| d1 | d2 | d3 | m |
|---|---|---|---|
| 63 | 32 | 40 | 0.550 |
| 90 | 32 | 50 | 1.130 |
| 110 | 32 | 50 | 1.260 |
| 110 | 50 | 50 | 1.310 |
| 125 | 32 | 50 | 1.270 |
| 125 | 50 | 50 | 1.330 |
| 160 | 32 | 50 | 1.540 |
| 160 | 50 | 50 | 1.600 |
| 180 | 32 | 50 | 1.540 |
| 180 | 50 | 50 | 1.600 |
| 225 | 32 | 50 | 1.570 |
| 225 | 50 | 50 | 1.630 |
