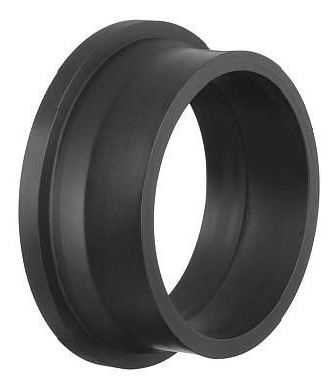

Втулка под фланец короткая имеет ту же область применения и технические параметры, что и втулка под фланец удлиненная, однако, благодаря меньшему расходу материала, при изготовлении короткой втулки, она имеет гораздо меньшую стоимость. При монтаже короткой втулки необходимую длину хвостовика можно регулировать длиной полиэтиленовой трубы, а также короткая втулка удобна, при строительстве присоединения трубопроводов из ПНД к стальной трубе или запорной арматуре, в стесненных условиях, колодцах, приямках и т.д. Короткая втулка под фланец имеет меньший вес, чем у обычной втулки, что также облегчает монтажные работы, особенно с втулками больших диаметров.
|
SDR21(PN8) |
SDR17(PN10) |
SDR13,6(PN12,5) |
SDR11(PN16) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
d,mm |
D,mm |
L,mm |
I1,mm |
e, mm |
масса, кг |
e, mm |
масса, кг |
e, mm |
масса, кг |
e, mm |
масса, кг |
|
250 |
320 |
100 |
20 | 11,9 | 2,27 | 14,8 | 2,48 | 18,4 | 2,73 | 22,7 | 1,69 |
|
280 |
320 |
100 |
20 | 13,4 | 1,96 | 16,6 | 2,22 | 20,6 | 2,53 | 25,4 | 2,89 |
|
315 |
370 |
100 |
40 | 15,0 | 3,08 | 18,7 | 3,35 | 23,2 | 3,74 | 28,6 | 4,19 |
|
355 |
430 |
100 |
40 | 16,9 | 4,21 | 21,1 | 4,63 | 26,1 | 5,13 | 32,2 | 5,70 |
|
400 |
482 |
100 |
40 | 19,1 | 5,65 | 23,7 | 6,25 | 29,4 | 6,98 | 36,3 | 7,82 |
|
450 |
585 |
115 |
40 | 21,5 | 10,1 | 26,7 |
10,9 |
33,1 | 11,8 | 40,9 | 12,9 |
|
500 |
585 |
115 |
40 | 23,9 | 8,56 | 29,7 | 9,51 | 36,8 | 10,6 | 45,4 | 12,0 |
|
560 |
685 |
115 |
40 | 26,7 | 13,4 | 33,2 | 14,6 | 41,2 | 16,2 | 50,8 | 18,0 |
|
630 |
685 |
125 |
40 | 30,0 | 10,6 | 37,4 | 12,3 | 46,3 | 14,2 | 57,2 | 16,5 |
|
710 |
805 |
125 |
40 | 33,9 | 17,9 | 24,1 | 20,2 | 52,2 | 22,8 | 64,5 | 26,0 |
|
800 |
900 |
135 |
40 | 38,1 | 22,1 | 47,4 | 25,0 | 58,8 | 28,4 | 72,6 | 32,4 |
|
900 |
1005 |
135 |
40 | 42,9 | 27,2 | 53,3 | 30,8 | 66,1 | 35,1 | - | - |
|
1000 |
1110 |
145 |
40 | 47,7 | 36,1 | 59,3 | 40,8 | 73,5 | 46,5 | - | - |
| 1200 | 1330 | 145 | 40 | 57,2 | 51,4 | 71,1 | 58,3 | - | - | - | - |
