Производитель: Tecofi (Текофи)
Наименование изделия: Затвор поворотный дисковый VP 3448-04 типа "Бабочка" затвор с электроприводом "BERNARD" 220B (230V)
Назначение: Применяются в качестве запорно-регулирующей арматуры на трубопроводе
Страна происхождения: Франция
Давление условное PN, МПа (кгс/см2): 1,6(16)
Температура рабочей среды (наибольшая): -30 до +130
Материал (основной): Корпус- серый чугун GG 25 с наружным эпоксидным порошковым покрытием, диск - хромированный ковкий чугун GGG-40, уплотнение-EPDM
Присоединение: Межфланцевое
Среда рабочая: Вода, неагрессивные жидкости
Фирма-изготовитель: TECOFI, Франция
Управление: электропривод тип /Actuator BERNARD (тип SD) V230
Монтаж затвора:
Внутренний диаметр фланцев должен соответствовать номинальнму диаметру затвора. При установке затворов прокладки фланцев не используются.. Затвор рекомендуется устанавливать в горизонтальном положении штока.

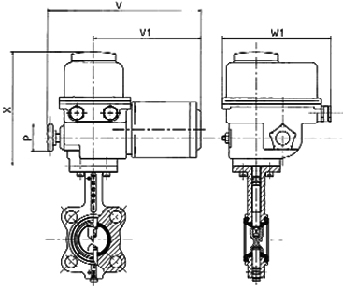

Затвор поворотный дисковый VP 4408-04 с электроприводом 220В (230V) TECOFI, Франция
|
Наименование |
Ду,мм |
Строительная длина L, мм |
Высота затвора |
Болт, DxL |
Масса, кг |
|
Затвор диск.VP3448 э/п.220V |
40 |
33 |
200мм |
М16х110 |
9,0 |
|
Затвор диск.VP3448 э/п.220V |
50 |
43 |
212мм |
М16х130 |
9,7 |
|
Затвор диск.VP3448 э/п.220V |
65 |
46 |
231мм |
М16х130 |
11,6 |
|
Затвор диск.VP3448 э/п.220V |
80 |
46 |
248мм |
М16х135 |
12,6 |
|
Затвор диск.VP3448 э/п.220V |
100 |
52 |
280мм |
М16х150 |
14,1 |
|
Затвор диск.VP3448 э/п.220V |
125 |
55 |
309мм |
М16х160 |
17,4 |
|
Затвор диск.VP3448 э/п.220V |
150 |
55 |
333мм |
М20х160 |
19,7 |
|
Затвор диск.VP3448 э/п.220V |
150 |
55 |
333мм |
М20х190 |
19,7 |
|
Затвор диск.VP3448 э/п.220V |
250 |
68 |
468мм |
М24х180 |
49,3 |
|
Затвор диск.VP3448 э/п.220V |
300 |
68 |
528мм |
М24х200 |
61,7 |
Затвор поворотный дисковый серия "текфлай" vp 3448-04 затвор с электроприводом "bernard" 380b (400v) tecofi, франция
Производитель: Tecofi (Текофи)
Наименование изделия: Затвор поворотный дисковый VP 3448-04 типа "Бабочка" затвор с электроприводом "BERNARD" 380B (400V)
Назначение: Применяются в качестве запорно-регулирующей арматуры на трубопроводе
Страна происхождения: Франция
Давление условное PN, МПа (кгс/см2): 1,6(16)
Температура рабочей среды (наибольшая): -30 до +130
Материал (основной): Корпус- серый чугун GG 25 с наружным эпоксидным порошковым покрытием, диск - хромированный ковкий чугун GGG-40, уплотнение-EPDM
Присоединение: Межфланцевое
Среда рабочая: Вода, неагрессивные жидкости
Фирма-изготовитель: TECOFI, Франция
Управление: Электропривод тип /Actuator BERNARD (тип SD) V400
Монтаж затвора: Внутренний диаметр фланцев должен соответствовать номинальнму диаметру затвора. При установке затворов прокладки фланцев не используются.. Затвор рекомендуется устанавливать в горизонтальном положении штока. Перед началом монтажа диск затвора необходимо н
Характеристика привода: Четверть-оборотный привод прямого действия. Максимальное кол-во времени в работе составляет 30% (15циклов откр/закр в час). Класс защиты IP67.Рабочие температуры: от -20°Сдо+70°С . Изоляция приводов по классу F.
|
Наименование |
Ду,мм |
Строительная длина L, мм |
Высота затвора |
Болт, DxL |
Масса, кг |
|
Затвор диск.VP3448 э/п.220V |
40 |
33 |
200мм |
М16х110 |
9,0 |
|
Затвор диск.VP3448 э/п.220V |
50 |
43 |
212мм |
М16х130 |
9,7 |
|
Затвор диск.VP3448 э/п.220V |
65 |
46 |
231мм |
М16х130 |
11,6 |
|
Затвор диск.VP3448 э/п.220V |
80 |
46 |
248мм |
М16х135 |
12,6 |
|
Затвор диск.VP3448 э/п.220V |
100 |
52 |
280мм |
М16х150 |
14,1 |
|
Затвор диск.VP3448 э/п.220V |
125 |
55 |
309мм |
М16х160 |
17,4 |
|
Затвор диск.VP3448 э/п.220V |
150 |
55 |
333мм |
М20х160 |
19,7 |
|
Затвор диск.VP3448 э/п.220V |
150 |
55 |
333мм |
М20х190 |
19,7 |
|
Затвор диск.VP3448 э/п.220V |
250 |
68 |
468мм |
М24х180 |
49,3 |
|
Затвор диск.VP3448 э/п.220V |
300 |
68 |
528мм |
М24х200 |
61,7 |
Монтаж затвора: Внутренний диаметр фланцев должен соответствовать номинальнму диаметру затвора. При установке затворов прокладки фланцев не используются.. Затвор рекомендуется устанавливать в горизонтальном положении штока. Перед началом монтажа диск затвора необходимо немнго приоткрыть, при этом диск не должен выходить за корпус затвора. Производися центровка затвора, фиксация болтами, после чего диск перемещается до положения "полностью открыто". Болты затягиваются до полнго контакта фланцев с корпусом затвора и производится проверка свободного открытия и закрытия затворов.
