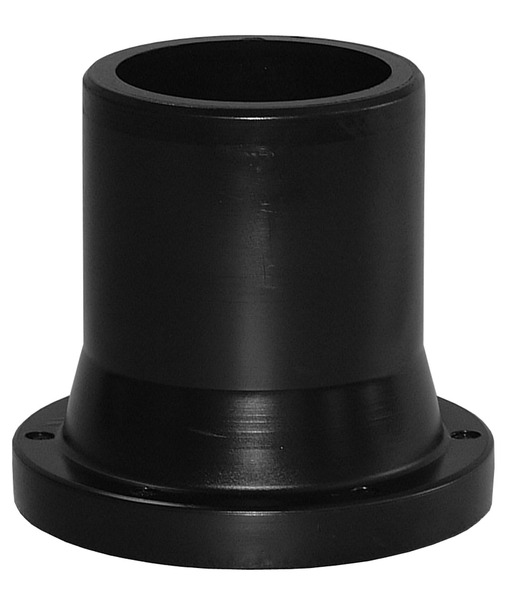

Втулка под фланец полиэтиленовая применяется для присоединения полиэтиленового трубопровода к стальному трубе, а также запорной или регулирующей арматуре, при помощи фланцевого соединения. Втулка под фланец из полиэтилена выполнена по всем современным нормам и стандартам из полиэтилена ПНД низкого давления на высокотехнологичном оборудовании путем литья с последующей механической обработкой. Для производства данной детали применяется полиэтилен марок ПЭ 80 и ПЭ 100. Благодаря использованию данного материала, втулки обладают превосходными химическими и физическими характеристиками, что обеспечивает широкую сферу применения и долгий срок службы узлов, с использованием втулок под фланец из ПНД.
Втулка под фланец ПЭ 100 SDR 11
| Диаметр d, mm | Диаметр D2, mm | Диаметр D1, mm | Длина L, mm | h1, mm | Масса, кг |
| 25 | 58 | 33 | 85 | 9 | 0,050 |
| 32 | 66 | 40 | 75 | 9 | 0,060 |
| 40 | 78 | 50 | 95 | 11 | 0,093 |
| 50 | 88 | 60 | 98 | 12 | 0,133 |
| 63 | 102 | 72 | 115 | 14 | 0,220 |
| 75 | 122 | 86 | 125 | 16 | 0,340 |
| 90 | 138 | 100 | 130 | 16 | 0,550 |
| 110 | 158 | 125 | 140 | 18 | 0,771 |
| 125 | 160 | 125 | 175 | 25 | 1,000 |
| 140 | 188 | 150 | 175 | 26 | 1,400 |
| 160 | 210 | 170 | 190 | 25 | 1,600 |
| 180 | 210 | 180 | 180 | 30 | 2,020 |
| 200 | 268 | 225 | 200 | 32 | 3,300 |
| 225 | 268 | 230 | 205 | 32 | 3,400 |
| 250 | 320 | 280 | 225 | 36 | 4,870 |
| 280 | 320 | 286 | 250 | 36 | 8,400 |
| 315 | 370 | 335 | 260 | 36 | 11,500 |
| 355 | 430 | 370 | 260 | 40 | 11,800 |
| 400 | 482 | 425 | 280 | 46 | 15,160 |
| 450 | 560 | 510 | 325 | 60 | 24,600 |
| 500 | 585 | 525 | 335 | 60 | 33,200 |
| 560 | 685 | 610 | 360 | 60 | 46,700 |
| 630 | 685 | 640 | 360 | 60 | 55,600 |
| 710 | 800 | 730 | 370 | 60 | 66,800 |
Втулка под фланец ПЭ100 SDR17
| Диаметр d, mm | Диаметр D2, mm | Диаметр D1, mm | Длина L, mm | h1, mm | Масса, кг |
| 63 | 102 | 72 | 115 | 14 | 0,200 |
| 75 | 122 | 86 | 125 | 16 | 0,320 |
| 90 | 138 | 100 | 130 | 16 | 0,380 |
| 110 | 158 | 125 | 140 | 18 | 0,680 |
| 125 | 160 | 125 | 175 | 25 | 0,750 |
| 140 | 188 | 150 | 175 | 26 | 1,155 |
| 160 | 210 | 170 | 190 | 25 | 1,341 |
| 180 | 210 | 180 | 180 | 30 | 1,541 |
| 200 | 268 | 225 | 200 | 32 | 2,500 |
| 225 | 268 | 230 | 205 | 32 | 2,780 |
| 250 | 320 | 280 | 225 | 36 | 3,600 |
| 280 | 320 | 286 | 250 | 36 | 6,000 |
| 315 | 370 | 335 | 260 | 36 | 7,740 |
| 355 | 430 | 370 | 260 | 40 | 8,000 |
| 400 | 482 | 425 | 280 | 46 | 11,200 |
| 450 | 585 | 510 | 325 | 60 | 17,300 |
| 500 | 585 | 525 | 335 | 60 | 21,400 |
| 560 | 685 | 610 | 360 | 60 | 27,800 |
| 630 | 685 | 640 | 360 | 60 | 32,000 |
| 710 | 800 | 730 | 370 | 60 | 37,600 |
| 800 | 905 | 840 | 380 | 60 | 48,400 |
| 900 | 1005 | 944 | 390 | 60 | 61,400 |
| 1000 | 1110 | 1047 | 420 | 60 | 91,700 |
| 1200 | 1330 | 1245 | 450 | 60 | 137,500 |
Принцип использования данного фитинга заключается в обеспечении упора для прижимного фланца, надетого на втулку и исключающего возможность разъединения узла во время его эксплуатации. Т.е. при монтаже трубопровода в местах, где необходимо присоединиться к задвижке или другому узлу с фланцевым окончанием, к полиэтиленовой трубе приваривается втулка с установленным на ней фланцем (заметим, что для полиэтиленовой втулки не походит обычный стальной фланец, а необходимо использовать расточенные фланцы, т.к. специальное усиливающее расширение у основания бурта не дает плотно прилегать фланцу). После установки втулки на трубе, при помощи стального фланца и болтов с гайками, труба присоединяется к задвижке, а бурт на втулке не дает фланцу соскочить при эксплуатации трубопровода при рабочих и максимальных давлениях.
Втулка под фланец выпускается размерами 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710 мм и применяется при монтаже полиэтиленовых трубопроводов транспортирующих воду, в том числе питьевую, соответствующие ГОСТ 18599-2001, трубопроводов транспортирующих газ ГОСТ Р 50838-09, любые жидкости к которым полиэтилен химически стоек.
