STRAUB-CLAMP (2 замка)

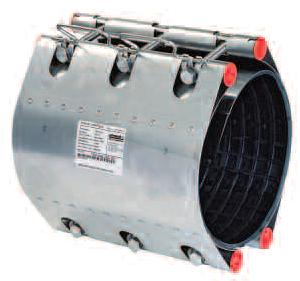

STRAUB-CLAMP® SCZ 88.0 – 440.0 mm
Хомут ремонтный из двух частей

	Деталь Материал Корпус сталь нерж. 1.4301 / 304 Болты стяжные 1.4301 / 304 Болты закладные 1.4301 / 304 Манжета NBR Темп.: -5°C to +25°C Среда: вода, газ





Диаметр	AD допуск mm	Рабочее давление* PS (bar)	Момент затяжки (Nm)	2 стяжных болта	Длина муфты 3 стяжных болта	4 стяжных болта	DV на Макс. труб (mm)	KV на Макс. трубу (mm)	SW (mm)	Резьба
88	88-108	16	20 ±2	200	300	400	117	186	17	M10
100	100-120	16	20 ±2	200	300	400	132	197	17	M10
108	108-128	16	20 ±2	200	300	400	140	204	17	M10
114	114-134	16	20 ±2	200	300	400	146	209	17	M10
120	120-140	16	20 ±2	200	300	400	152	215	17	M10
130	130-150	16	35 ±2	200	300	400	162	228	19	M12
140	140-160	16	35 ±2	200	300	400	172	237	19	M12
159	159-180	16	35 ±2	200	300	400	192	255	19	M12
168	168-189	16	35 ±2	200	300	400	201	264	19	M12
190	190-210	16	35 ±2	200	300	400	222	284	19	M12
210	210-230	10	35 ±2	200	300	400	242	303	19	M12
218	218-238	10	35 ±2	200	300	400	252	312	19	M12
240	240-260	10	35 ±2	200	300	400	272	332	19	M12
269	269-289	10	35 ±2	200	300	400	301	360	19	M12
282	282-302	10	35 ±2	200	300	400	314	373	19	M12
315	315-335	10/6	35 ±2	200	300	400	347	405	19	M12
322	322-344	6	35 ±2		300	400	356	413	19	M12
337	337-358	6	35 ±2		300	400	370	427	19	M12
347	347-367	5	35 ±2		300	400	379	436	19	M12
365	365-385	5	35 ±2			400	397	453	19	M12
410	410-430	5	35 ±2			400	442	498	19	M12
420	420-440	5	35 ±2			400	452	508	19	M12

Длина хомута: 200 mm, 300 mm, 400 mm
R = 50 mm, 150 mm, 250 mm

Указание:

• R = Max. длина дефекта трубы по оси
• Хомут должен центрироваться относительно дефекта

* рабочее давление на газ макс. 5 bar
